【トルコン太郎事例】平成18年式 トヨタ 50系エスティマ 走行110000km CVTF交換

  • HOME
  • 車修理
  • 【トルコン太郎事例】平成18年式 トヨタ 50系エスティマ 走行110000km CVTF交換

千葉県 我孫子市 トルコン太郎 CVTF 圧送交換事例

トヨタ 50系エスティマ 走行110000km使用オイル:WAKO`S S-S

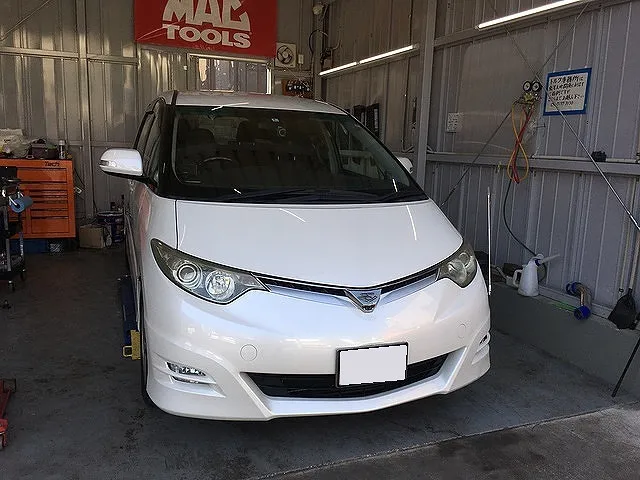

 トヨタ 50系エスティマ 走行110000km
使用オイル:WAKO`S S-S

ホームページよりお問合せいただき、市川市よりご来店いただきました。
ありがとうございます。
作業が一日かかりますので、代車をサービスでお出しいたしました。
今回の作業は、15LCVTFトルコン太郎圧送交換とATオイルパン内&ストレーナー洗浄となります。

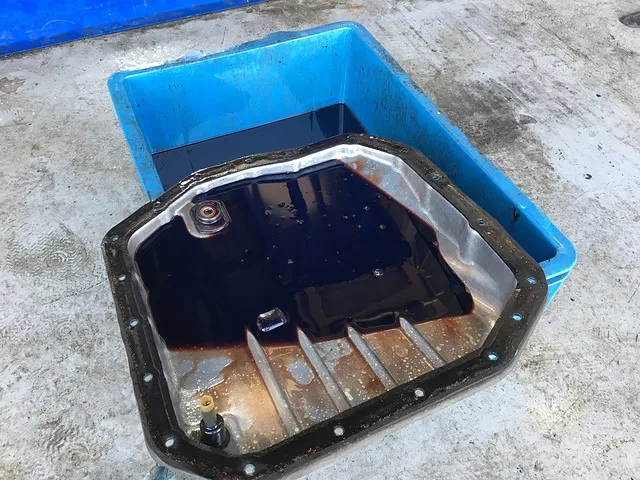

ACR55W エスティマトルコン太郎 CVTF交換事例オイルパン取り外し

 ACR55W エスティマ
トルコン太郎 CVTF交換事例

オイルパン取り外し

早速リフトアップし、オイルパンを取り外ししてみると、真っ黒なCVTFが!
中古車で購入との事で、現在10万キロ走行ですが前オーナー様はあまり交換はされていないみたいですね。

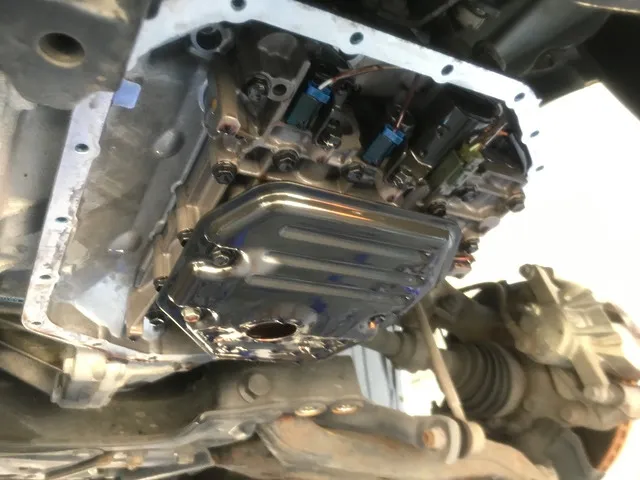

ACR55W エスティマトルコン太郎 CVTF交換事例オイルパン内コントロール部

 ACR55W エスティマ
トルコン太郎 CVTF交換事例

オイルパン内コントロール部

オイルパンの中にはこのようなATをコントロールしている部品が見えます。
ATは油圧を利用してますので、オイルは重大な役割を担っているわけですね~。
下についているのがオイルの吸い口&フィルターのストレーナーです。
新品交換と行きたい所ですが、トヨタさんによると部品の配給がないみたいです。
徹底的に洗浄いたします。

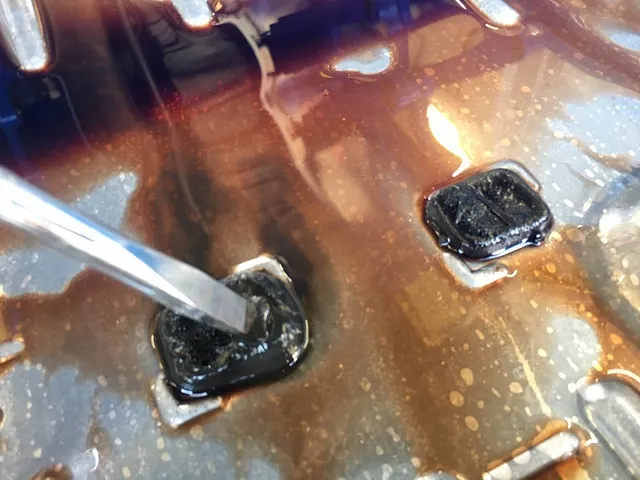

ACR55W エスティマトルコン太郎 CVTF交換事例オイルパン内スラッジ

 ACR55W エスティマ
トルコン太郎 CVTF交換事例

オイルパン内スラッジ

取り外ししたオイルパンのマグネット(磁石)を見てみると、スラッジがたっぷりです(汗)
こちらも取り外しして洗浄いたします♪

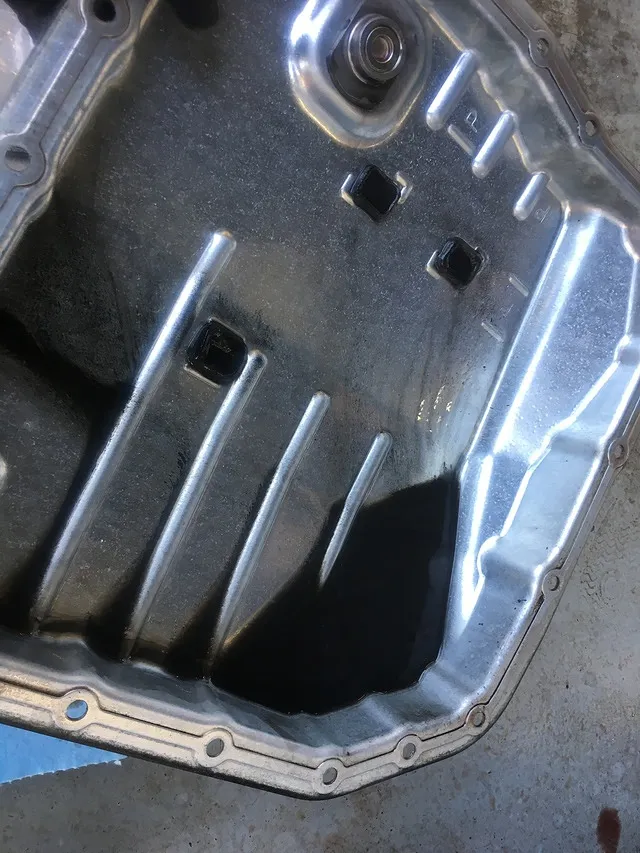

ACR55W エスティマトルコン太郎 CVTF交換事例オイルパン洗浄中

 ACR55W エスティマ
トルコン太郎 CVTF交換事例

オイルパン洗浄中

オイルパンを専用クリーナーで汚れを落としていますが、黒くなっているのはすべてスラッジ(鉄粉)です(汗)
すべて洗浄して新品同様に致します。

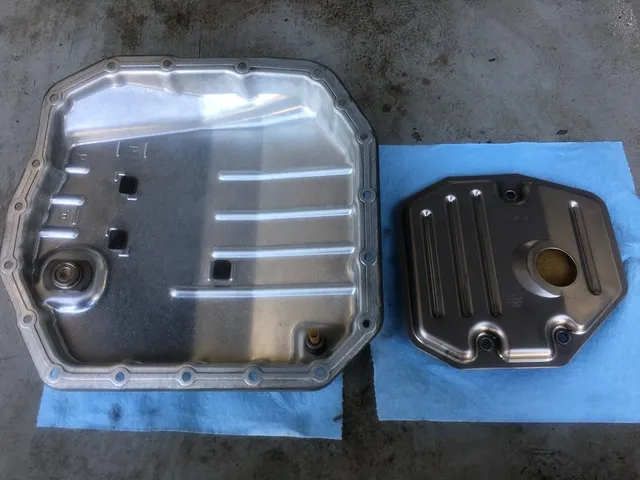

ACR55W エスティマトルコン太郎 CVTF交換事例オイルパン・ストレーナー洗浄後

 ACR55W エスティマ
トルコン太郎 CVTF交換事例

オイルパン・ストレーナー洗浄後

オイルパンとストレーナー、マグネットの洗浄が終わりました。
新品とまではいきませんが、大分近い状態にまで綺麗にできました。

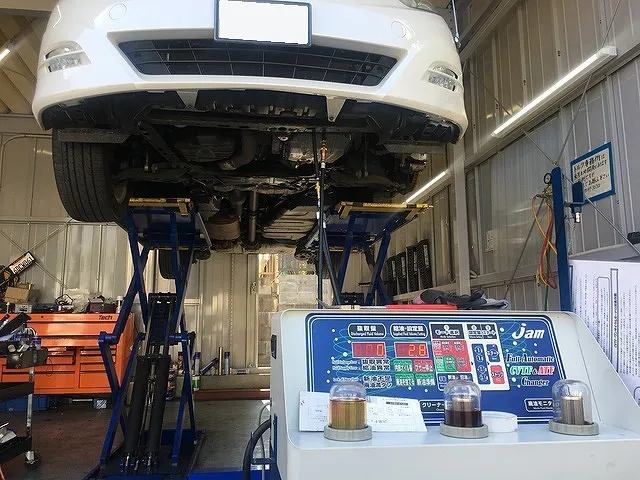

ACR55W エスティマトルコン太郎 CVTF交換事例20L圧送交換開始

 ACR55W エスティマ
トルコン太郎 CVTF交換事例

20L圧送交換開始

オイルパンとストレーナーを逆の手順で取付し、パッキンはもちろん新品、オイルパンから抜けた分5Lを補充したら、いよいよ圧送交換開始です。

>>圧送交換の様子はこちら

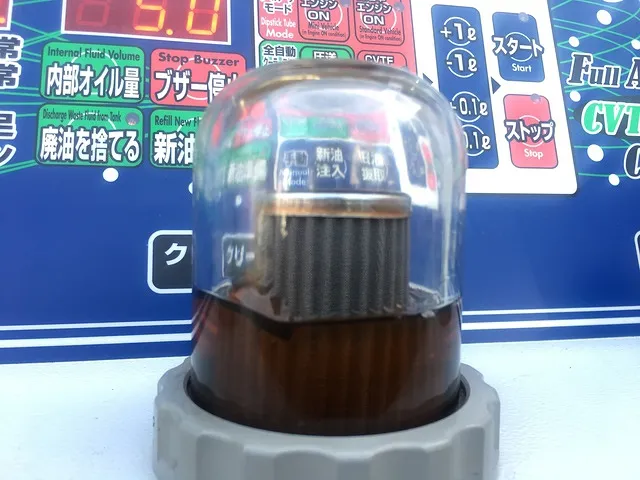

ACR55W エスティマトルコン太郎 CVTF交換事例20L圧送交換後クリーニングモード

 ACR55W エスティマ
トルコン太郎 CVTF交換事例

20L圧送交換後クリーニングモード

20L交換終了いたしました♪
かなり透き通った綺麗な状態になりました♪
当初は真っ黒でしたので、ここまで新品に近づけるには、15L~20Lを要します。
燃費向上、CVTのフィーリング向上が体感が見込めますね♪

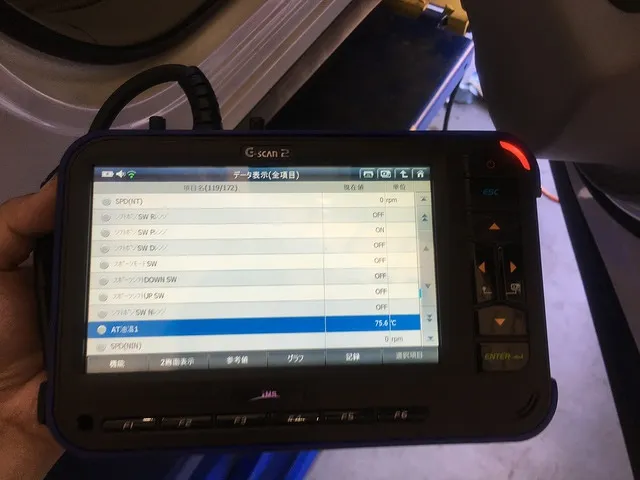

ACR55W エスティマトルコン太郎 CVTF交換事例GSCAN 油量調整モード

 ACR55W エスティマ
トルコン太郎 CVTF交換事例

GSCAN 油量調整モード

レベルゲージが無い車両ですので、GSCANを接続し、油量調整モードに入れ、油量を調整いたします。
エスティマは、30℃~40℃以内で油量を調整いたします。

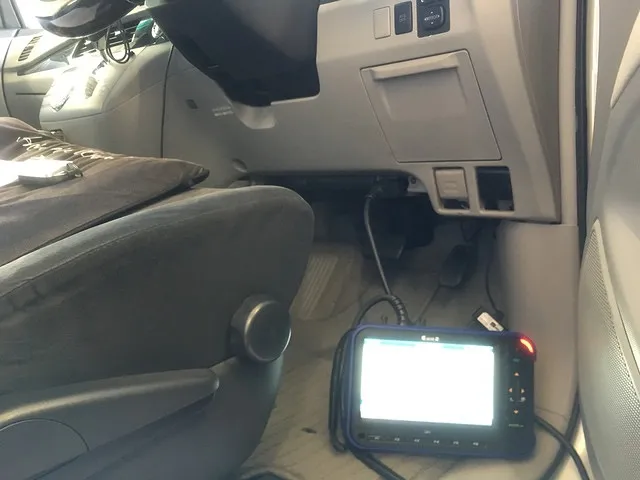

ACR55W エスティマ GSCAN 油温調整&試運転

 ACR55W エスティマ

GSCAN 油温調整&試運転

油量調整を終えて、サービスで各種故障診断をいたしました。
こちらの車両は故障コードが出ておりませんでしたので、リフトから降ろし、試運転をして、作業終了となります。
この度は遠くからご来店ありがとうございました♪
