【修理事例】アウディ A6 0B5 ミッション不具合警告灯

【修理事例】アウディ A6 0B5 ミッション不具合警告灯

■ ご入庫内容

アウディA6にて・変速ショック

・警告灯点灯の症状でご入庫。
・症状は特になし
診断機にて故障コード P174C00 を確認しました。

■ P174C00とは？

診断機にて記録された P174C00 は、
0B5（DL501）S-Tronicミッションにおける
サブギアボックス内の電気制御バルブ系統で検出された電気的異常 を示す故障コードです。このコードは必ずしも即症状を起こすものではなく、
走行上の違和感なしに警告灯が点灯する場合もあります。

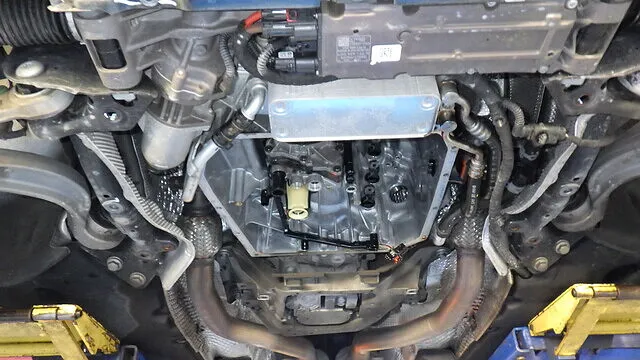

■ バルブボディ取り外し後・ミッション内部

0B5ミッションよりバルブボディを取り外した状態。通常は見ることのない内部構造が露出します。ここはクラッチ油圧を制御する油路が集まる重要エリア。
わずかな摩耗粉や異物でも油圧制御に影響を与える可能性があります。内部の摩耗状態・金属粉の有無・油路の状態を確認。異常摩耗や深刻な損傷がないことを確認したうえで、リペア作業を進めます。

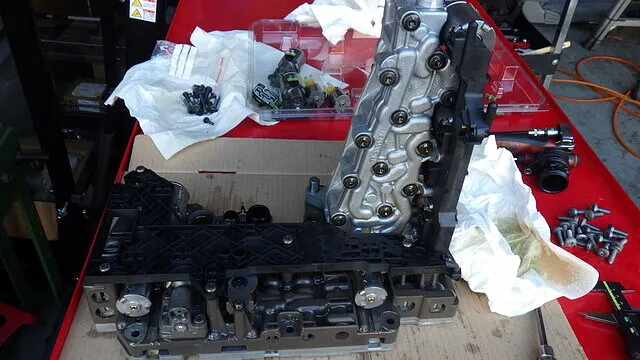

■ 0B5バルブボディリペアキット組換作業

取り外したバルブボディを分解し、0B5（DL501）専用リペアキットへ組み換えを行います。内部のガスケット・Oリング・シール類は経年劣化により油圧保持性能が低下することがあります。 P174C00のようなクラッチ制御関連コードが記録される場合、
油圧制御精度の低下が影響している可能性もあるため、制御系統をリフレッシュ。組換作業では・油路の清掃
・接合面の確認
・ソレノイド作動部の点検を実施。 0B5は油圧と電子制御が密接に連動するミッションのため、
わずかなシール劣化でも制御誤差につながります。 “見た目は問題なさそう”でも、
内部は確実にリフレッシュ。再発リスクを抑えるため、丁寧に組み換えを行います。

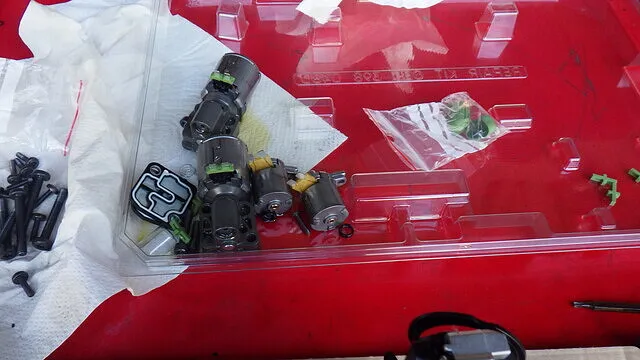

■ 交換したソレノイド

こちらは0B5ミッションのバルブボディ内に装着されるソレノイド。複数のソレノイドを点検し、作動状態や抵抗値を確認したうえで交換を実施しました。 0B5は電気制御式の油圧バルブを使用しており、
ソレノイドの作動不良や応答遅れが発生すると、制御誤差としてDTCが記録される場合があります。今回のP174C00は電気制御系統の異常コードのため、
内部点検結果を踏まえ、該当系統ソレノイドを交換。あわせて関連ハーネスおよび接触部の状態も確認しています。

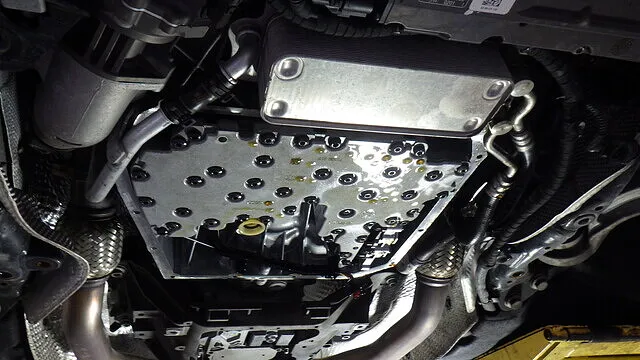

■ バルブボディ組付け・新品ストレーナー交換

リペアキット組換およびソレノイド交換後、
バルブボディをミッション本体へ慎重に組み付けます。接合面の状態を確認し、規定トルクで締付。あわせて0B5専用ストレーナーを新品へ交換しました。内部作業を行った場合、ストレーナーの再使用は行いません。金属粉や微細な摩耗粉が残っていると、油圧制御に影響を与える可能性があるため、ろ過系統も確実にリフレッシュします。

■ 0B5ミッションオイル充填

組付け完了後、0B5適合DCTオイルを充填。規定温度域にてオーバーフロー方式で油量を調整します。 0B5（DL501）は油量管理が非常に重要なミッションで、・油量不足 → 油圧低下
・油量過多 → 発泡・油温上昇の原因となる場合があります。診断機にて油温を管理しながら、正確な油量へ調整。最終的にアダプションを実施し、制御状態を確認します。

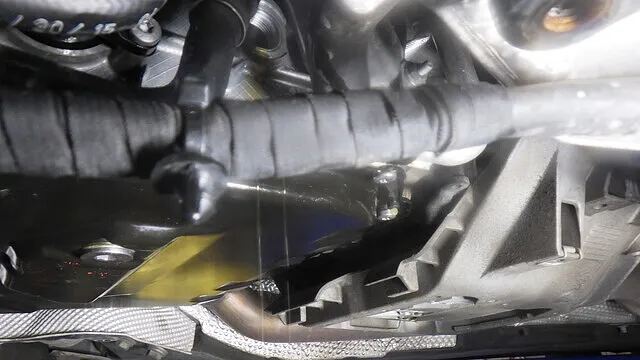

■ オーバーフローによる油量調整

内部作業を終え、いよいよ最終工程。 0B5はここで手を抜くと意味がない。ミッション油温を規定範囲まで上げ、
診断機で温度を監視しながらオーバーフロー調整を実施します。ドレンを開放すると、余分なオイルが静かに排出。「入れただけ」ではなく、
“規定状態に合わせる”のが0B5。わずかな油量差でも制御値に影響するため、
温度・量ともにシビアに管理します
