【整備事例】シトロエン DS4 タイミングベルト交換

【整備事例】シトロエン DS4 HN02 EB2DTS タイミングベルト交換

■ ご入庫内容

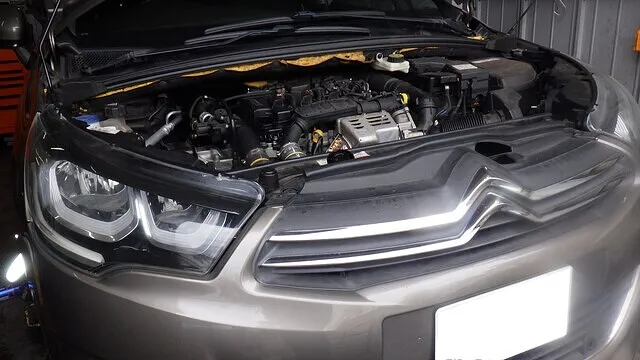

シトロエン DS4
エンジン型式：EB2DTS（HN02）
湿式タイミングベルト交換を実施。

■ EB2DTS 湿式タイミングベルト

EB2DTSエンジンは、
エンジンオイル内で駆動する湿式タイミングベルト構造を採用。今回、規定交換時期のため交換作業を行いました。

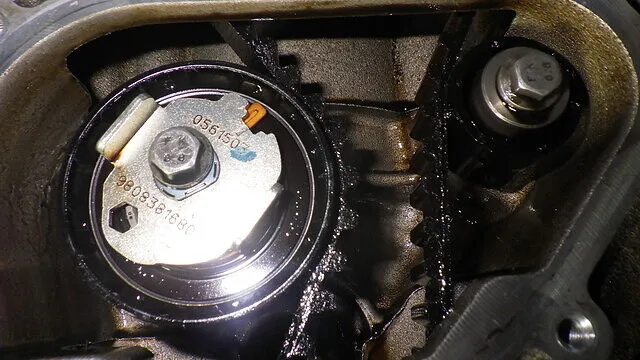

■ サービスホールから確認できるテンショナー

EB2DTSエンジンは、サービスホールからタイミングベルトテンショナーの状態を確認できます。分解前にテンショナー位置を目視確認。テンショナーの指針位置が規定範囲内かどうかをチェックします。湿式タイミングベルト構造のため、テンショナー状態はベルト張力管理の重要ポイント。今回の車両では、分解前点検にてテンショナーの動作位置を確認後、タイミングベルト交換作業へ進みました。

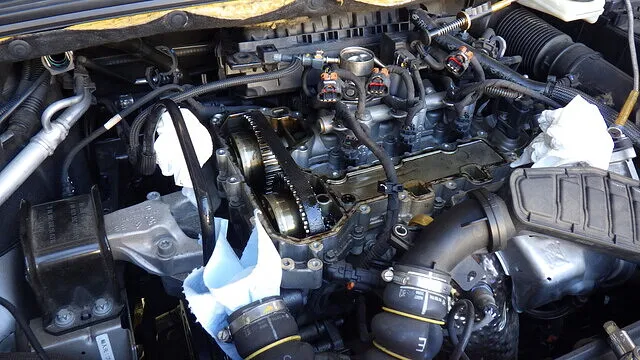

■ 新品湿式タイミングベルト組付け

EB2DTSエンジンへ新品湿式タイミングベルトを組み付け。専用ロックツールにてクランク・カム位置を固定し、正確に位相管理を行います。テンショナーを新品へ交換し、規定位置にて張力を調整。湿式構造のため、確実な位置決めと張力管理が重要です。

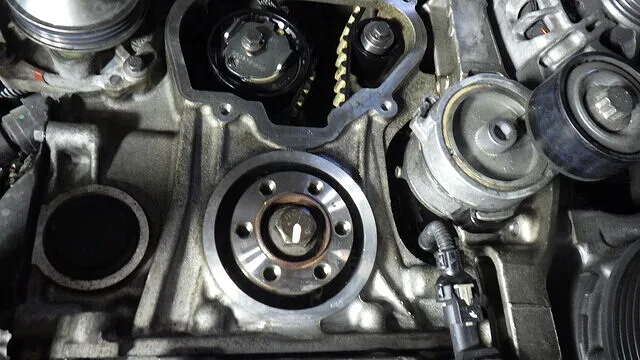

■ クランクシール同時交換
タイミングベルト交換に伴い、クランクシャフトオイルシールも新品へ交換。オイル漏れは湿式ベルトへ直接影響するため、予防整備として同時交換を実施しました。シール打ち込み後は、リップ部の状態と当たり面を確認。

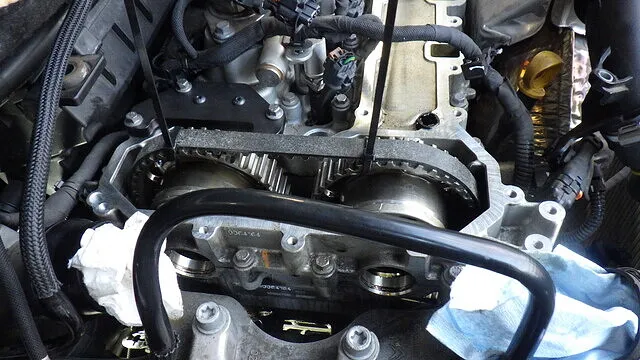

■ 位置決め固定
組付け時のズレ防止のため、仮固定としてタイラップを使用（笑）最終的には規定位置を確認後、取り外して組付け完了。 “簡易固定＝手抜き”ではなく、
正確な位置決めのための補助措置です。

■ 最終確認

組付け完了後、エンジンオイルを規定量充填。クランク手回しにて異常な抵抗や干渉がないことを確認します。エンジン始動後、・異音の有無
・オイル漏れ確認
・警告灯点灯の有無
・アイドリング安定性
を点検。最終的に試運転を実施し、加速時・減速時ともに異常がないことを確認しました。作業完了です。
