【ECU事例】W213 アドブルー調整　NOX適正化

【ECU事例】W213 アドブルー調整　NOX適正化

メルセデスベンツ　W213　E220dのご入庫です。
ご依頼内容：AdBlue調整 // NOX鈍化

作業時間　お預かり　積載車引取（保険特約）積載車納車（保険特約）

東京都江東区より保険特約利用で積載車でお引き取りさせていただきました。
早速診断をした所、アドブルーシステムにエラーがございました。
お客様に今後のトラブルを踏まえると調整を勧めさせて頂きました。

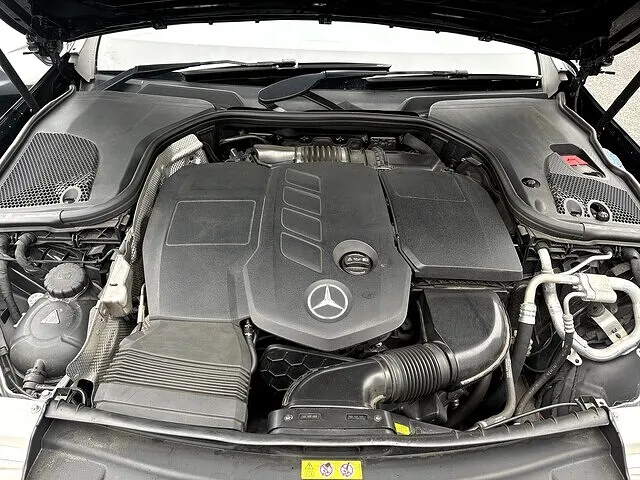

■ W213 220d エンジン概要

W213 220dには、
OM654型 2.0L 直列4気筒ディーゼルターボエンジンが搭載されています。・アルミブロック
・コモンレール直噴
・可変ジオメトリーターボ
・DPF＋SCR（AdBlue）搭載高効率・低排出ガスを実現する次世代ディーゼルとして設計されたエンジンです。

■ なぜAdBlue故障が多いのか？
OM654世代は排ガス規制（Euro6）対応のため、
SCRシステムへの依存度が高い構造です。
主な要因は：
✔ NOxセンサーの高頻度作動
✔ AdBlueポンプ／ヒーター内蔵タンク構造
✔ 尿素結晶化による詰まり
✔ センサー・制御モジュールの複雑化ディーゼルは燃焼特性上NOxが発生しやすく、
SCRが常に積極制御しているため、負担が大きいのが実情です。

■ なぜ世界欠品になるのか？
・欧州ディーゼル車の大量普及
・同型部品の広範囲共通使用
・排ガス部品の需要急増
・半導体不足（センサー系）これらが重なり、
AdBlueタンクASSYやNOxセンサーが世界的にバックオーダーになることがあります。

■ なぜ高額修理になるのか？
理由は主に3つ。
① タンクASSY一体構造
→ ポンプ・ヒーター・センサーが一体化しているため単体交換不可
② NOxセンサーが高額
→ 高精度センサーのため部品単価が高い
③ 制御が複雑
→ 交換後の初期化・学習が必須そのため、修理費用が高額になりやすい傾向があります。

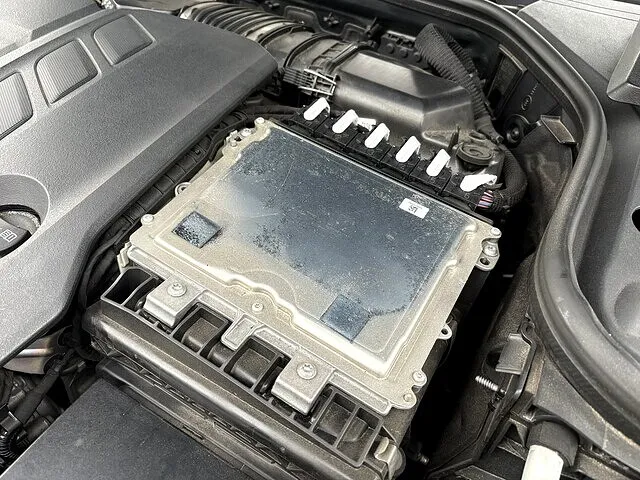

ECUを脱着及びメーターの警告　MD1CP001

メーターに走行制限が出ています。これが0kmになると本当にエンジンがかからなくなってしまい。スキャンツールでリセットを行わないと始動が出来なくなってしまいます。

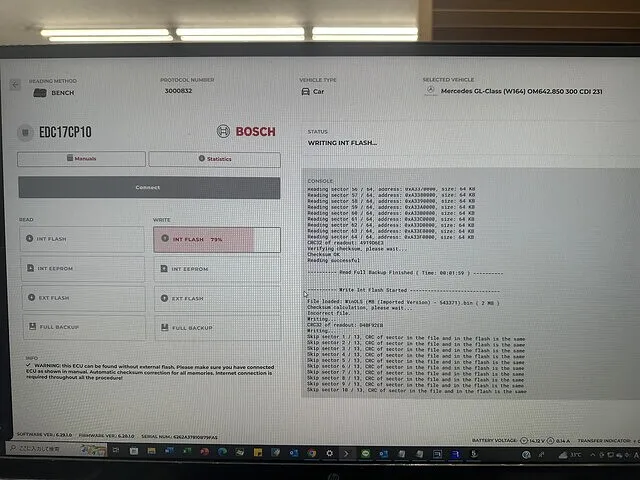

ECUを取り外しましたら、ECUのファイルを読み込む専用の機器に接続していきます。
接続しましたら、内部のファイルをフルバックアップを取ります。
バックアップを取っておけば、元に戻すことも容易にできますし、万が一何かエラーが起きても復旧する事が可能です。

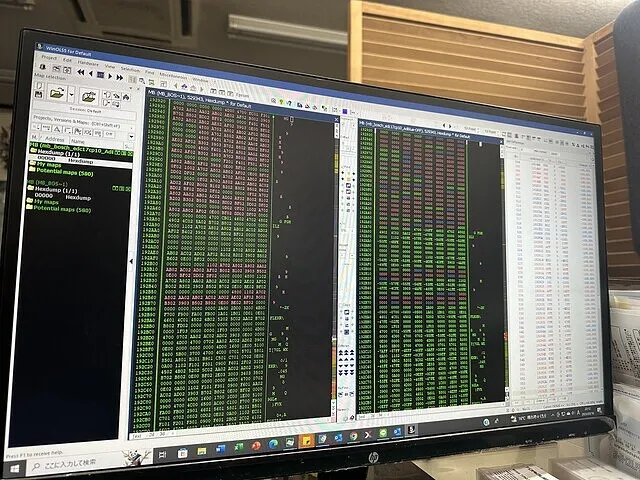

編集するソフトで編集していきます。

左側がオリジナルファイルで右側が編集したファイルとなります。
このように比較しながら該当箇所の編集を行なっていきます。
この編集を自動的に行うソフトもあるのですが、エンジンを制御する大事なファイル、ミスも自動のソフトだと懸念がある為、当社ではアナログ的に手作業で確認しながら編集を行いますので時間がかかってしまいます。
実際にインストール後にアイドリングが上がってしまったり、コード不明のエラーが立ったりという事が起きていますので、そう言った事が起きないようにこの作業は非常に大切です。

編集後、ECUに書込み

編集したファイルを書き込んでいきます。
ステータスバーが１００％になりましたら、元の手順でECUを戻していきます。

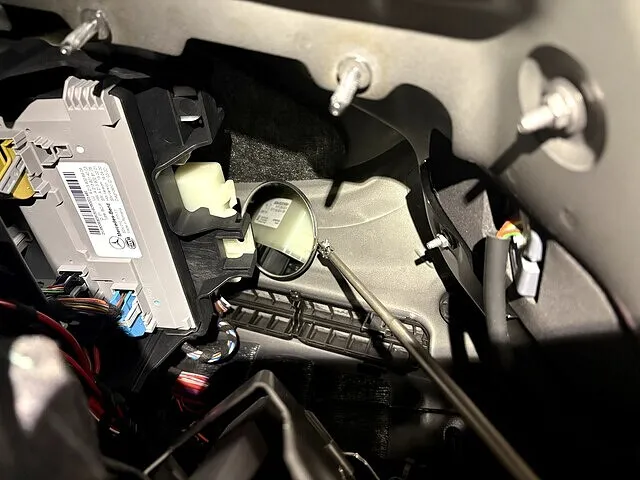

アドブルーコントロールユニットのカプラー取り外し

ECUを戻しましたら、リアのフェンダー内部にあるカバーを外してアドブルーコントロールユニットのカプラーを切り離します。
その後、再度スキャンツールで故障コードが立っているかを確認して、エラーコードがある場合は消去を行い、エンジン始動（ここが緊張します）何も警告灯がない事を確認して、試運転を１５km程行います。
試運転後問題なければ作業完了となります。
これで、AdBlueの悩みから解放されますし、AdBlueを補給する必要も無くなります。
このAdBlueが厄介で、無くなると地方のガソリンスタンドでは置いていない事がほとんどですので、これで気兼ねなく長距離ドライブが出来ますね。
ご依頼ありがとうございました。

作業待ち

現在嬉しい事に沢山のご依頼をいただいており、ありがとうございます。

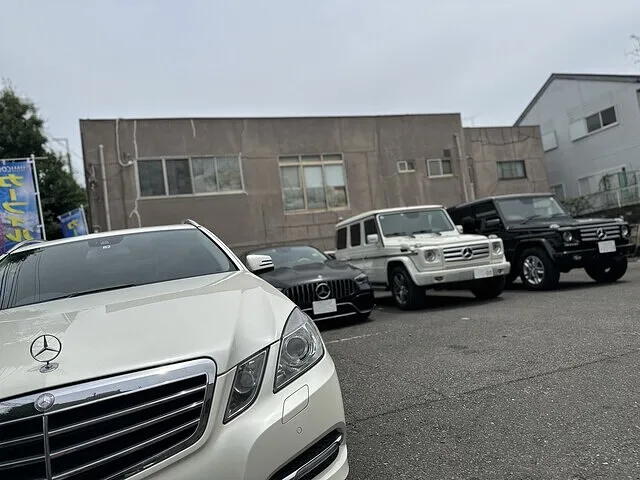

こちらは某日のAdBlue撤廃&NOX鈍化&ECUTUNING待ちの車達です。
嬉し事に毎日積載車でお客様のご自宅まで引き取り/納車にお伺いさせていただき一人旅を楽しませてもらっております。

ベンツ、BMW以外も是非ご相談ください。
