【修理事例】BMW E60 530i トランスミッション不良

【修理事例】BMW E60 トランスミッションエラー「Pに戻る」症状修理事例｜スリーブクラック｜千葉県我孫子市TORQUE

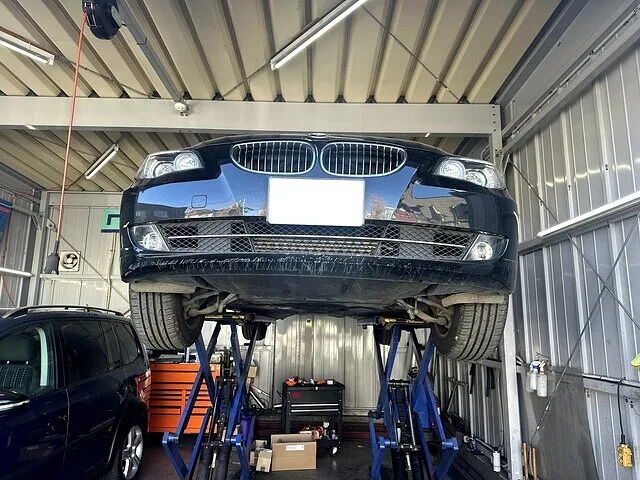

■ ご入庫内容

BMW E60にて、
・走行中にトランスミッション警告表示
・シフトが強制的に「P」に戻る
・ギアが入らないという症状でご入庫。突然の症状により走行不能となるケースもあるため、注意が必要な症例です。

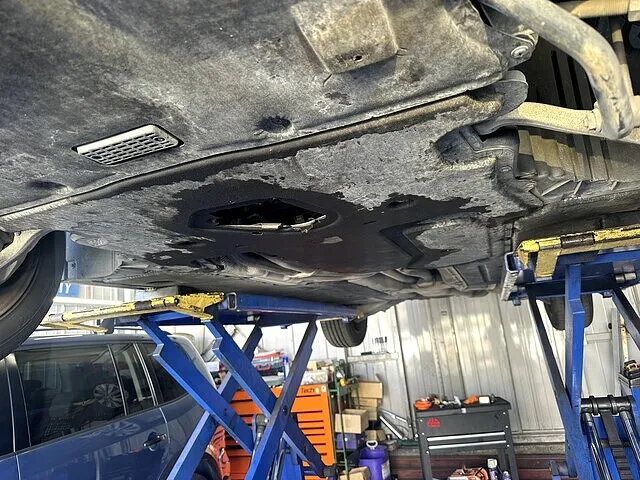

■ アンダーカバー部オイル漏れ確認

車両下部を確認すると、アンダーカバー周辺にオイルの滲みを確認。滴下までは至っていませんが、確実に漏れが発生している状態でした。外部から見える漏れは“結果”。
原因は内部にある可能性が高いため、この段階でミッション内部点検へ進みます。

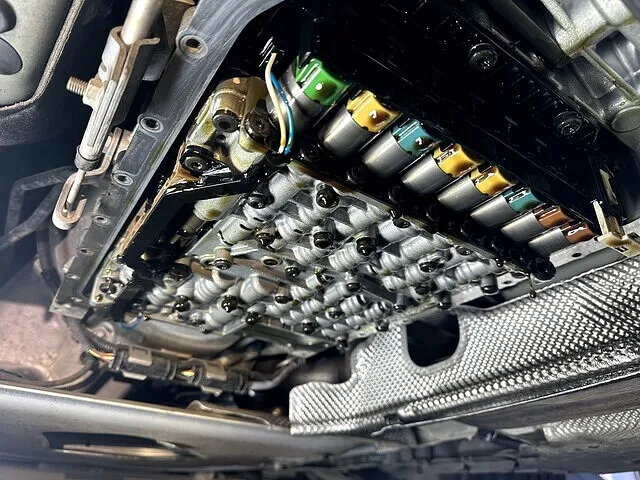

■ バルブボディ確認

オイルパンを取り外し、車上でバルブボディを確認。 E60に搭載されるZF製トランスミッションは、バルブボディが油圧制御の中枢を担います。外部漏れの原因がどこから来ているのか、
シール部・接続部を慎重に確認していきます。この段階では明確な破損は見えませんが、
内部接続部の点検が必要な状態でした。

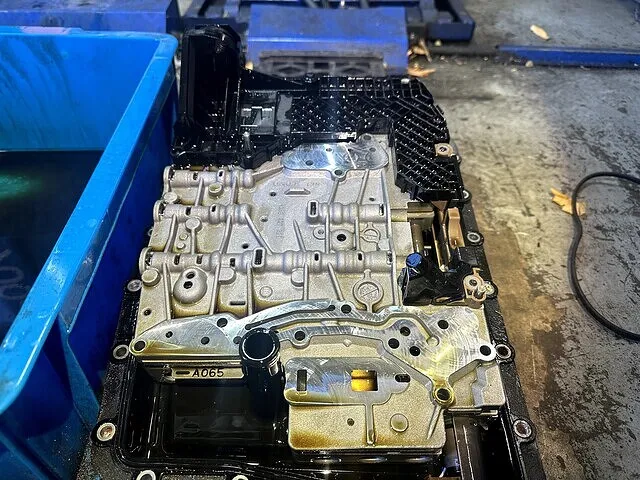

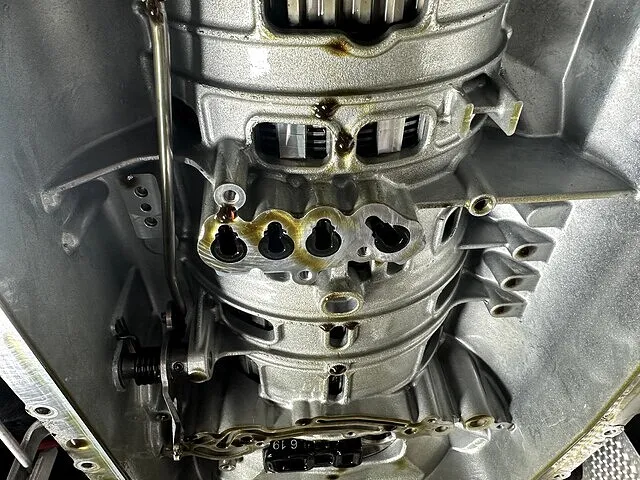

■ バルブボディ取り外し

バルブボディを車両から取り外し。油圧制御の要となる部品だけに、取り外し作業も慎重に行います。内部に大きな損傷は見られませんが、
接続部まわりにオイル滲みの形跡を確認。外からは分からなかった原因が、
ここで徐々に見えてきます。 E60の「突然Pに戻る」症状は、
こうした内部接続部のトラブルが隠れていることがあります。

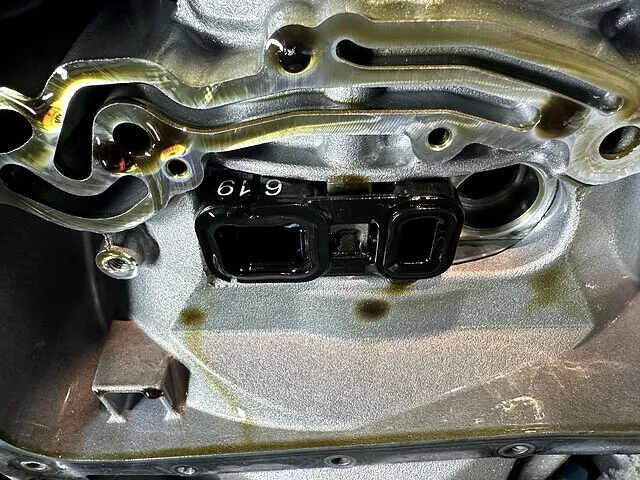

■ スリーブ状態確認

バルブボディとミッション本体を接続するスリーブ部。この部品は油圧経路および電気信号の接続を担う重要な箇所です。確認したところ、スリーブ本体にクラック（亀裂）を確認。わずかな亀裂でも、・油圧低下
・制御エラー
・保護制御作動につながる可能性があります。外部漏れの原因は、このスリーブの劣化によるものでした。

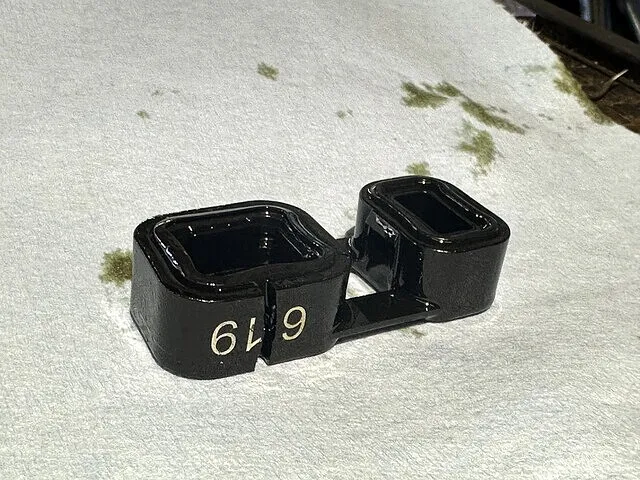

■ 取り外したスリーブ単体

取り外したスリーブ単体。目視でもクラックが確認できる状態でした。外観上は大きな破損に見えなくても、
内部圧力がかかる部分ではわずかな亀裂でも影響が出ます。このスリーブは
・油圧経路
・電気接続の両方を担う構造のため、劣化すると誤作動や油圧低下を招きます。 E60で「突然Pに戻る」症状が出るケースでは、
この部位が原因となることがあります。

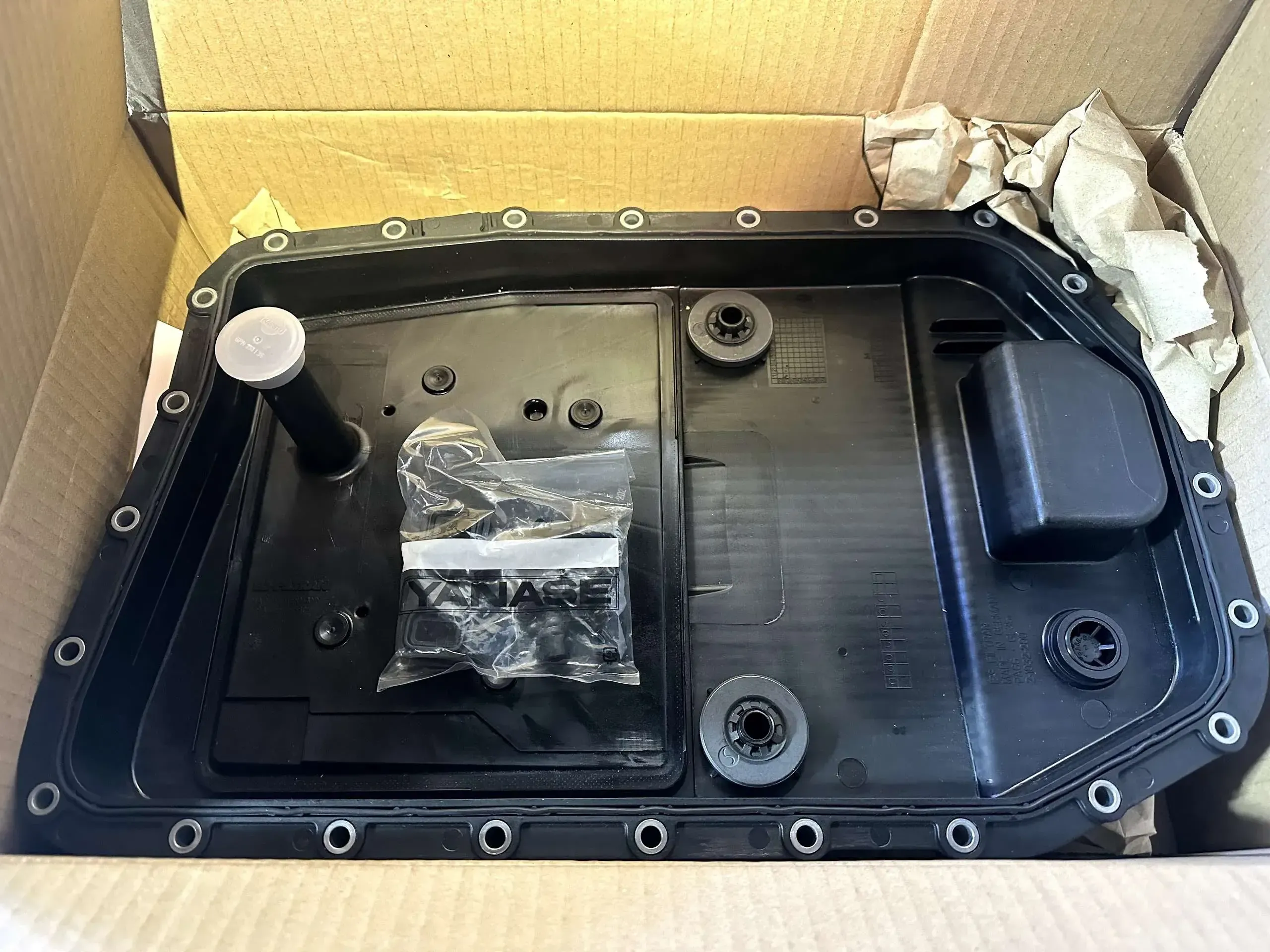

■ 新品オイルサンプ（オイルパン）
新品オイルサンプを使用。 E60のミッションはオイルパン一体型フィルター構造のため、
分解作業時には同時交換が基本となります。経年劣化したシール面をそのまま再使用せず、
確実に新品へ交換。油圧系統のトラブルを防ぐためにも、
消耗部品は確実にリフレッシュしていきます。

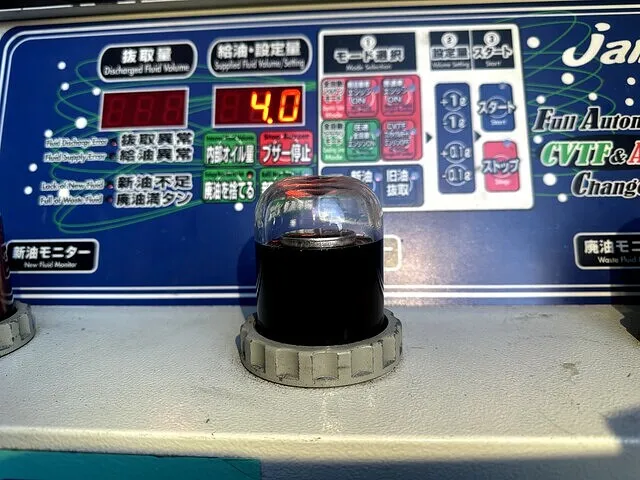

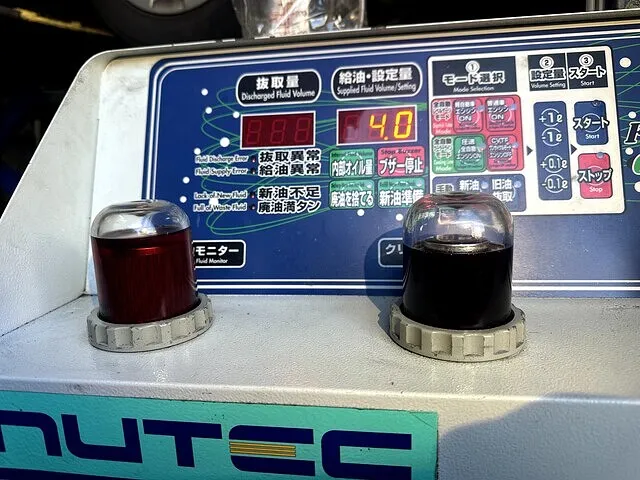

■ 仕上げにATF圧送交換

スリーブ交換およびオイルサンプ交換後、
仕上げとしてATFの圧送交換を実施。内部に残った劣化オイルを可能な限り排出し、
新油へと入れ替えていきます。油圧制御を担うZF製トランスミッションにおいて、
フルードの状態は非常に重要です。圧送により内部までしっかり循環させ、
透明度が安定するまで交換を行いました。最終的に規定温度域で油量調整を実施。警告再点灯がないこと、
強制的にPへ戻る症状が再発しないことを確認し、作業完了となります。

■ まとめ

BMW E60で発生した「走行中にPへ戻る」症状。原因は、バルブボディとミッション本体を接続するスリーブのクラックによる油圧低下でした。外部のオイル滲みだけでは判断できない内部トラブルも、分解点検により原因を特定。スリーブ交換、新品オイルサンプ取付、ATF圧送交換、油量調整まで実施し、正常作動を確認しました。 E60のトランスミッションは、症状だけでASSY交換と判断されることもありますが、適切な診断により修理対応が可能なケースもあります。突然の変速異常や警告表示でお困りの方は、お気軽にご相談ください。
